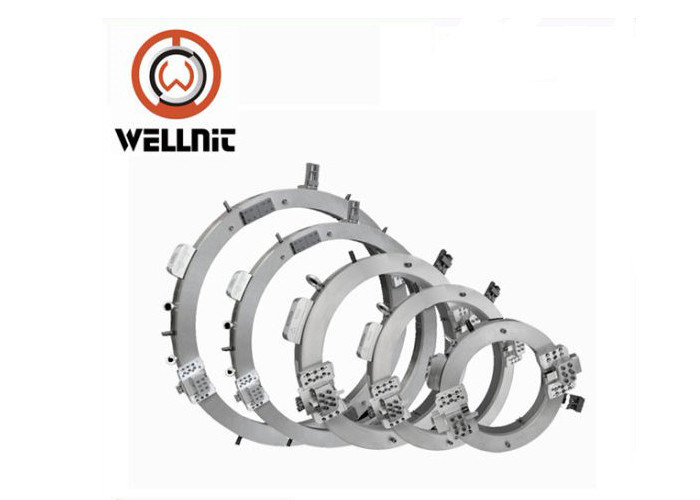

Radial fendu taillant de bloc supérieur de cadre de machine de coupe électrique froide de tuyau
Description de production :
La machine de série est idéale pour tous les types de la coupe de tuyau, de tailler et de préparation d'extrémité.
La conception de cadre de fente permet à la machine de se dédoubler dans la moitié au cadre et de monter autour
l'OD du tuyau ou des garnitures intégré pour le fixage fort et stable.
L'équipement exécute la précision en ligne a coupé ou coupe/biseau simultané, unique, réalésage et
opérations de parement de bride, aussi bien que préparation d'extrémité de soudure sur le tuyau ouvert, s'étendant de 3/4" à 56
pouces d'O.D. (DN20-1400), sur la plupart d'épaisseurs de paroi et de matériel.
HYDRAULIQUE
Unité standard d'énergie hydraulique de Wellnit.
Pression évaluée : 13Mpa.
Écoulement évalué : 28L/min.
Rotation hydraulique de moteur : 140-280rpm.
Couple de sortie maximum : 380N.M
Chaîne de synchronisation : 0-20m/min.
Courant électrique : 380V, 50Hz, 3phase, 7.5KW
Capacité d'huile : 120L
Huile hydraulique : Hiver 32#, été 46#
Facultatif :
Unité antiexplosion d'énergie hydraulique
Centrale hydraulique de pompe duplex
Unité de puissance diesel
1) Édition augmentée pour la série C, une structure plus compacte, conçue pour tailler le tuyau dans l'espace étroit.
2) Tuyau -monté, fixage d'auto-centrage et fixé, facile à utiliser.
3) Corps en aluminium, poids léger, approprié au travail en haut.
4) Taillez le tuyau dans le tuyau étroit de l'espace et de petite taille.
5) Équipé du moteur de Metabo, puissance forte, une plus longue durée de vie, à faible bruit. Disponible pour le tube rayé par
le peu spécial d'outil de conception.
Caractéristiques principales :
1. La coupe froide et tailler améliore la sécurité.
2. Coupure et tailler simultané.
3. Cadre fendu : facile monté sur la canalisation.
4. Les outils alimentent automatiquement.
5. Jeûnent, la précision, taillant sur place.
6. Dégagement axial et radial minimal.
7. Poids léger et design compact.
8. Installation et opération faciles.
Moteur de balai de charbon de Wellnit, rotation à grande vitesse, moteur électrique 110V de consommation à énergie réduite ou 220V
courant facultatif et électrique : 1.43KW 50-60Hz
PNEUMATIQUE CONDUIT : ISP
Moteur pneumatique, NO--étincelle en cours d'opération fonctionnante, sûre et fiable. Le compresseur d'air est
nécessaire, peut convenir au lieu de travail inflammable et dangereux. Aérez la pression d'utilisation :
0.8-1.0Mpa. Aérez le flux cunsuming : 1500-3500L/min.
Contrôleur de Numercial : Moteur servo de puissance élevée, système de contrôle de PLC, vitesse réglable. Peut également être
commandé à moins de 50m avec la radio, évitez le monophasé dangereux du processus 220V ou 380V la phase, 50-60Hz,
2.0KW. Chaîne de synchronisation : 0-20m/min. appropriés au tuyau épais de mur, solides solubles sifflent, coupe résistante de bride, etc.
Outils de Stanard attachés avec par l'ensemble de machine (acier à grande vitesse, d'épaisseur de paroi ≤25mm) :
0 deg*2pcs
30 deg*1pc
37deg*1pc
Les autres angles biseautés ou condition, déclarent svp avant ordre.
Spécifications techniques :
| Modèle |
gamme fonctionnante (ID-OD) |
épaisseur de paroi |
vitesse de rotation |
| OCE-610 |
Φ457-610 (18" - 24")
|
≤30mm |
11r/min
|
