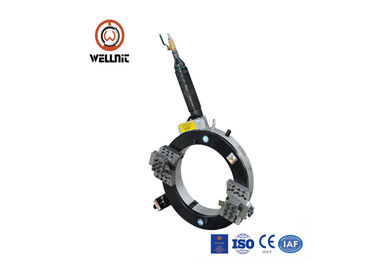

Coupe et type pneumatique taillant 12 R/min de tube montée par OD d'entraînement de machine
Description de production :
La machine de série est idéale pour tous les types de la coupe de tuyau, de tailler et de préparation d'extrémité.
La conception de cadre de fente permet à la machine de se dédoubler dans la moitié au cadre et de monter autour
l'OD du tuyau ou des garnitures intégré pour le fixage fort et stable.
L'équipement exécute la précision en ligne a coupé ou coupe/biseau simultané, unique, réalésage et
opérations de parement de bride, aussi bien que préparation d'extrémité de soudure sur le tuyau ouvert.
Pneumatique
Anti-déflagrant
Représentation stable
Facile à l'entretien
Condition d'air : 1500-2000L/min @0.63-0.8Mpa
Puissance : 2HP, 3HP, 4HP
Double moteur pour le grand modèle ou résistant
Électrique
Alimentation d'énergie commode
Représentation stable
Choix populaire
Condition électrique : 220-240V 1PH 50/60HZ
Puissance : 1.43KW, 1.7KW, 2.4KW
Double moteur pour le grand modèle ou résistant
Hydraulique
Commande puissante, rendement élevé
Représentation stable, à faible bruit, antiexplosion
Idéal pour l'épaisseur de paroi lourde et le tuyau de grande taille
Condition hydraulique : 28-50L/min @13Mpa
Condition électrique : 380V 3PH 50/60Hz
Pression évaluée : 13MPa
Écoulement évalué : 28L/min
Max. Torque : 380NM
OR
Commande puissante, rendement élevé
Représentation à faible bruit et stable
Idéal pour l'épaisseur de paroi lourde et le tuyau de grande taille
Condition électrique : 230V 1PH 50/60Hz ;
380V 3PH 50/60Hz
Puissance : 2.0KW ou 3.0KW
Double moteur pour le grand modèle ou résistant
Formez le style
Matériel : M42 et M35
Type : Divisez, taillez, doublez le biseau
composez le biseau, trou de compteur
Angle : 0°, 30°, 37.5°
Double 30°, 37.5°+10°
Taille : 90mm, 150mm, 200mm
Insérez le style
Matériel : Support HSS
Insertion : HSS-Co ou carbure
Type : Divisez, taillez, doublez le biseau biseauté et composé
Angle : 0°, 30°, 37.5°,
Double 30°, 37.5°+10°
Taille : 90mm, 150mm, 200mm
Caractéristiques principales :
1. La coupe froide et tailler améliore la sécurité.
2. Coupure et tailler simultané.
3. Cadre fendu : facile monté sur la canalisation.
4. Les outils alimentent automatiquement.
5. Jeûnent, la précision, taillant sur place.
6. Dégagement axial et radial minimal.
7. Poids léger et design compact.
8. Installation et opération faciles.
9. tuyau de usinage de lourd-mur de 3/4" jusqu'à 56.
| Modèle |
Gamme fonctionnante (ID-OD) |
Épaisseur de paroi |
Vitesse de rotation |
Pression atmosphérique |
Consommation d'air |
| OCP-89 |
Φ25-89 |
3/4" - 3" |
≤35 |
50r/min |
0.6MPa |
1500 l/min |
| OCP-159 |
Φ50-159 |
2" - 5" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-168 |
Φ50-168 |
2" - 6" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-230 |
Φ80-230 |
3" - 8" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-275 |
Φ125-275 |
5" - 10" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-305 |
Φ150-305 |
6" - 10" |
≤35 |
18r/min |
0.6MPa |
1500 l/min |
| OCP-325 |
Φ168-325 |
6" - 12" |
≤35 |
16r/min |
0.6MPa |
1500 l/min |
| OCP-377 |
Φ219-377 |
8" - 14" |
≤35 |
13r/min |
0.6MPa |
1500 l/min |
| OCP-426 |
Φ273-426 |
10" - 16" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-457 |
Φ300-457 |
12" - 18" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-508 |
Φ355-508 |
14" - 20" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-560 |
Φ400-506 |
16" - 22" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-610 |
Φ457-610 |
18" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-630 |
Φ480-630 |
20" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-660 |
Φ508-660 |
20" - 26" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-715 |
Φ560-715 |
22" - 28" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-762 |
Φ600-762 |
24" - 30" |
≤35 |
11r/min |
0.8MPa |
2000 l/min |
| OCP-830 |
Φ660-813 |
26" - 32" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-914 |
Φ762-914 |
30" - 36" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-1066 |
Φ914-1066 |
36" - 42" |
≤35 |
9r/min |
0.8MPa |
2000 l/min |
| OCP-1230 |
Φ1066-1230 |
42" - 48" |
≤35 |
8r/min |
0.8MPa |
2000 l/min |
La machine de série est idéale pour tous les types de la coupe de tuyau, de tailler et de préparation d'extrémité.
La conception de cadre de fente permet à la machine de se dédoubler dans la moitié au cadre et de monter autour
l'OD du tuyau ou des garnitures intégré pour le fixage fort et stable.
L'équipement exécute la précision en ligne a coupé ou coupe/biseau simultané, unique, réalésage et
opérations de parement de bride, aussi bien que préparation d'extrémité de soudure sur le tuyau ouvert.
Outils :
Spécifications techniques :
| Modèle |
gamme fonctionnante (ID-OD) |
épaisseur de paroi |
vitesse de rotation |
| OCP-426 |
Φ273-426 (10" - 16")
|
≤30mm |
12 r/min
|
