Coupe d'installation de fente de mandrin et machine intégrée taillante.
Performance des produits
La coupe externe de tuyau de bride et la machine taillante, ont également appelé la machine taillante de tuyau externe de bride. Le corps
la conception adopte la méthode fendue, et la machine peut être divisée en deux parts pour embrasser l'installation.
le corps de machine est conçu avec de doubles supports de couteau, qui est commode pour installer des couteaux de coupe et pêché
couteaux taillants. Le tuyau peut être coupé et cannelé en même temps.
La coupe externe de tuyau de bride et la machine taillante est équipée de modes électriques/pneumatiques/hydrauliques d'entraînement
selon les besoins de client. Consommation d'énergie à grande vitesse et basse, alimentation automatique, faciles à démonter et
réunissez. Il a les caractéristiques de l'espace léger et petit occupé par l'alimentation radiale et facile à porter.
Paramètres techniques
Série externe de bride
| modèle |
spécifications |
Traitant le diamètre extérieur (millimètres) |
Coupure de l'épaisseur de paroi biseautée |
Vitesse de coupeur |
| ordinaire |
Surcharge |
| OCE électrique |
89 |
φ25-89 |
≤30 |
- |
42r/min |
| 159 |
φ65-159 |
≤30 |
- |
20r/min |
| 168 |
φ50-168 |
≤30 |
- |
18r/min |
| 230 |
φ80-230 |
≤30 |
- |
15r/min |
| 275 |
φ125-275 |
≤30 |
≤110 |
14r/min |
| OCP pneumatique |
305 |
φ150-305 |
≤30 |
≤110 |
13r/min |
| 325 |
φ168-325 |
≤30 |
≤110 |
13r/min |
| 377 |
φ219-377 |
≤30 |
≤110 |
12r/min |
| 426 |
φ273-426 |
≤30 |
≤110 |
12r/min |
| Hydraulique OH |
457 |
φ300-457 |
≤30 |
≤110 |
12r/min |
| 508 |
φ355-508 |
≤30 |
≤110 |
12r/min |
| 560 |
φ400-560 |
≤30 |
≤110 |
12r/min |
| 610 |
φ457-610 |
≤30 |
≤110 |
11r/min |
| 630 |
φ480-630 |
≤30 |
≤110 |
11r/min |
| COMMANDE NUMÉRIQUE PAR ORDINATEUR OCS |
660 |
φ508-660 |
≤30 |
≤110 |
11r/min |
| 715 |
φ560-715 |
≤30 |
≤110 |
11r/min |
| 762 |
φ600-762 |
≤30 |
≤110 |
11r/min |
| 830 |
φ660-830 |
≤30 |
≤110 |
10r/min |
| Metaibao OCM |
914 |
φ762-914 |
≤30 |
≤110 |
10r/min |
| 1066 |
φ914-1066 |
≤30 |
≤110 |
10r/min |
| 1230 |
φ1066-1230 |
≤30 |
≤110 |
10r/min |
| 1430 |
φ1230-1430 |
≤30 |
≤110 |
8r/min |
Type série de mandrin
| Modèle |
Spéc. |
Capacité (OD millimètres) |
Épaisseur de paroi |
Vitesse de rotation |
| Diamètre extérieur (millimètres) |
OD (pouce) |
|
SOCE électrique
SOCP pneumatique
SOCH hydraulique
Metaibao SOCM
|
168 |
φ50-168 |
2' “- 6" “ |
≤30mm |
18r/min (réglable) |
| 230 |
φ80-230 |
3' “- 8" “ |
≤30mm |
15r/min
(Réglable)
|
| 275 |
φ125-275 |
5' “- 10" “ |
≤30mm |
14r/min
(Réglable)
|
| 305 |
φ150-305 |
6' “- 10" “ |
≤30mm |
13r/min
(Réglable)
|
| 325 |
φ168-325 |
6' “- 12" “ |
≤30mm |
13r/min
(Réglable)
|
| 377 |
φ219-377 |
8' “- 14" “ |
≤30mm |
12r/min
(Réglable)
|
| 426 |
φ273-426 |
10' “- 16" “ |
≤30mm |
12r/min
(Réglable)
|
| 457 |
φ300-457 |
12' “- 18" “ |
≤30mm |
12r/min
(Réglable)
|
| 508 |
φ355-508 |
14' “- 20" “ |
≤30mm |
12r/min
(Réglable)
|
| 610 |
φ457-610 |
18' “- 24" “ |
≤30mm |
12r/min
(Réglable)
|

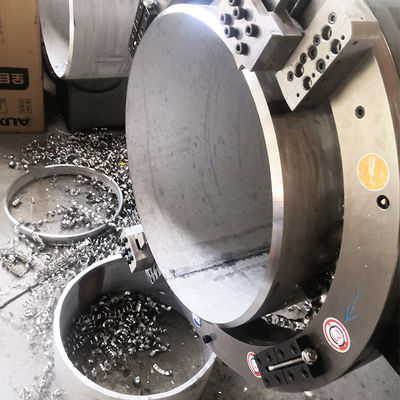

Les produits montrent
Type électrique : approvisionnement énergétique commode, représentation stable, application large.
Pneumatique : sécurité anti-déflagrante, représentation stable, entretien facile.
Type de commande numérique : moteur servo de haute puissance, représentation stable, vitesse à faible bruit et réglable.
Affichage d'outil
Glissière standard d'outil, appropriée à traiter l'épaisseur de paroi ≤30mm.
Glissière lourde d'outil de mur, appropriée à traiter l'épaisseur de paroi ≤70mm
La glissière d'outil de pont, appropriée au tuyau ultra-épais traitant, l'épaisseur de paroi maximum ne dépasse pas 110mm
Dépistant la glissière d'outil, appropriée à la compensation à haute précision d'usinage ou d'arrondi pour les tuyaux déformés avec un diamètre de tuyau plus grand que 700mm.
Contre- glissière universelle d'outil ennuyeux, employée pour traiter le mur intérieur du tuyau.
Support d'outil pour le mur externe de tuyau usinant, utilisé pour équilibrer le mur externe du tuyau et pour enlever la couche anti-corrosive

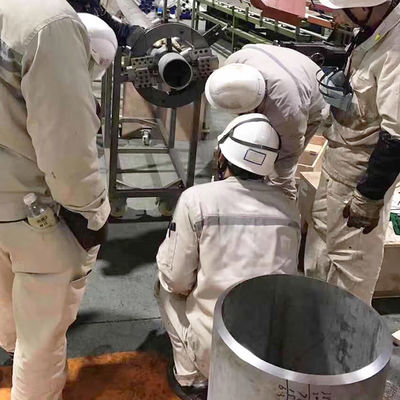

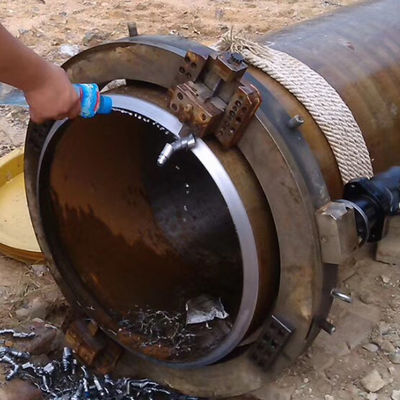

Traitement du site
