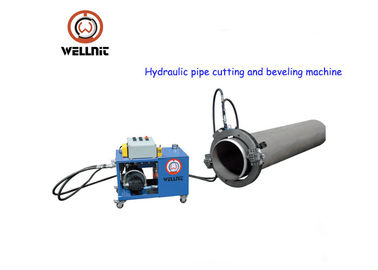

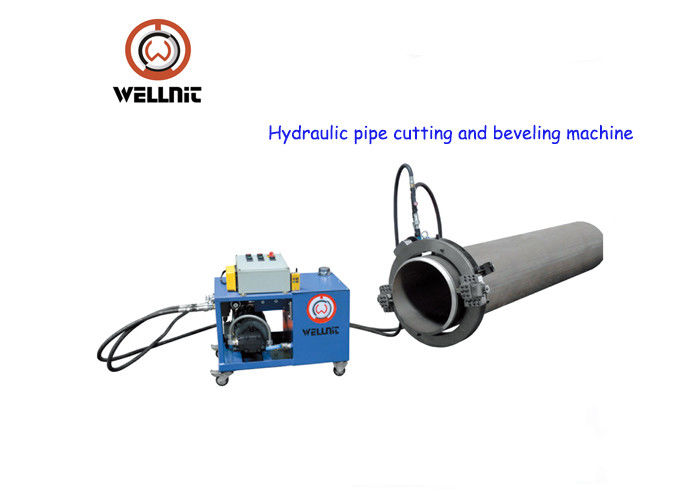

Coupe hydraulique de tuyau de rendement élevé et fixage stable taillant de machine
Description de production :
La machine de série est idéale pour tous les types de la coupe de tuyau, de tailler et de préparation d'extrémité.
La conception de cadre de fente permet à la machine de se dédoubler dans la moitié au cadre et de monter autour
l'OD du tuyau ou des garnitures intégré pour le fixage fort et stable.
L'équipement exécute la précision en ligne a coupé ou coupe/biseau simultanés, unique,
opérations de parement de réalésage et de bride, aussi bien que préparation d'extrémité de soudure sur le tuyau ouvert.
|
Électrique
Alimentation d'énergie commode
Représentation stable
Choix populaire
Condition électrique : 220-240V 1PH 50/60HZ
Puissance : 1.43KW, 1.7KW, 2.4KW
Double moteur pour le grand modèle ou résistant
|
Pneumatique
Anti-déflagrant
Représentation stable
Facile à l'entretien
Condition d'air : 1500-2000L/min @0.63-0.8Mpa
Puissance : 2HP, 3HP, 4HP
Double moteur pour le grand modèle ou résistant
|
|
OR
Commande puissante, rendement élevé
Représentation à faible bruit et stable
Idéal pour l'épaisseur de paroi lourde et le tuyau de grande taille
Condition électrique : 230V 1PH 50/60Hz ;
380V 3PH 50/60Hz
Puissance : 2.0KW ou 3.0KW
Double moteur pour le grand modèle ou résistant
|
Hydraulique
Commande puissante, rendement élevé
Représentation stable, à faible bruit, antiexplosion
Idéal pour l'épaisseur de paroi lourde et le tuyau de grande taille
Condition hydraulique : 28-50L/min @13Mpa
Condition électrique : 380V 3PH 50/60Hz
Pression évaluée : 13MPa
Écoulement évalué : 28L/min
Max. Torque : 380NM
|
Usinage
Formez le style et insérez le style
HSS, HSS Co, carbure
Faites plus d'usinage sur demande
|
Formez le style
Matériel : M42 et M35
Type : Divisez, taillez, doublez le biseau
composez le biseau, trou de compteur
Angle : 0°, 30°, 37.5°
Double 30°, 37.5°+10°
Taille : 90mm, 150mm, 200mm
|
Insérez le style
Matériel : Support HSS
Insertion : HSS-Co ou carbure
Type : Divisez, taillez, doublez le biseau biseauté et composé
Angle : 0°, 30°, 37.5°,
Double 30°, 37.5°+10°
Taille : 90mm, 150mm, 200mm
|
Caractéristiques principales :
1. La coupe froide et tailler améliore la sécurité.
2. Coupure et tailler simultané.
3. Cadre fendu : facile monté sur la canalisation.
4. Les outils alimentent automatiquement.
5. Jeûnent, la précision, taillant sur place.
6. Dégagement axial et radial minimal.
7. Poids léger et design compact.
8. Installation et opération faciles.
Spécifications techniques :
| Modèle |
gamme fonctionnante (ID-OD) |
épaisseur de paroi |
vitesse de rotation |
| OCH-89 |
Φ25-89 (1" - 3")
|
≤30mm |
42 r/min
|
Note : La machine non standard sont disponible selon l'exigence de clients.
16 modèles, gamme fonctionnante pour le tuyau OD 1" - 48".
Le modèle non standard peut être adapté aux besoins du client.
style -monté, maintenant par les mâchoires multipoint.
Multifenêtrage fendu, facile à installer sur la canalisation.
La coupe froide et tailler, n'influencent pas le matériel du tuyau.
Alimentation automatique, coupe et tailler à l'un temps, rentable.
Variété de forme taillante : « U », « V », « Y », J », double « V », biseaux composés.
L'anneau stationnaire est en acier ; l'anneau de rotation est en aluminium, et acier facultatif.
La commande électrique, pneumatique, numérique et les options hydrauliques d'entraînement sont disponibles.
Plusieurs différentes options d'entraînement sont disponibles dans la meilleure position, le moteur pour une application de usinage spécifique.
Ce peut être équipé un large éventail d'accessoires pour augmenter la représentation et à augmenter
Capacité
Tuyau découpé
Tailler d'embout de tuyau
Parement de tuyau
Coupure et tailler
Tailler composé
Contre- sondage
Parement de bride
Cannelure
