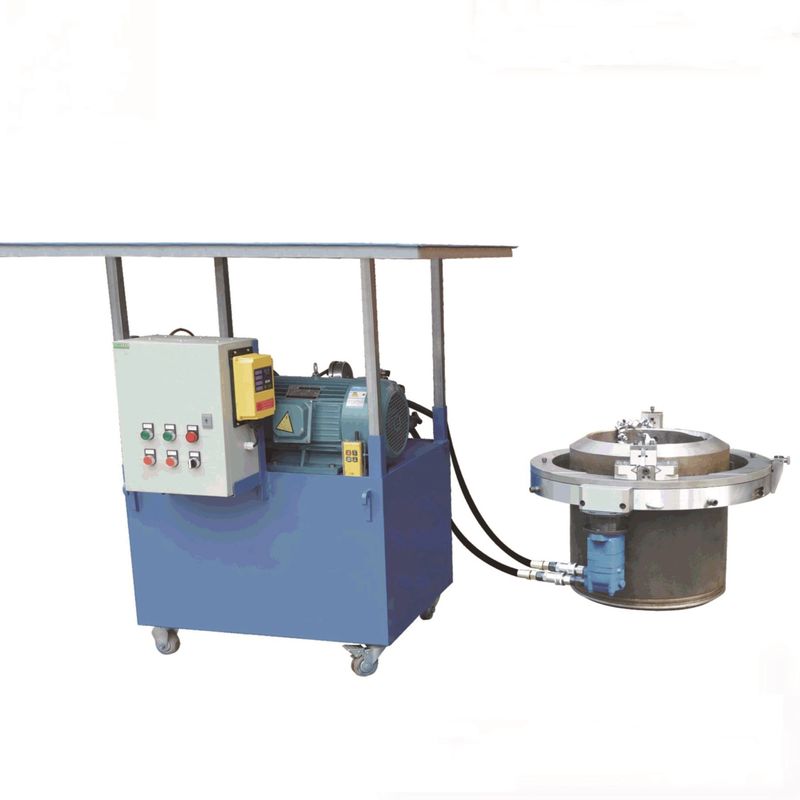

Coupeur de tuyau axial minimal et Beveler hydrauliques, équipement de coupe froide
Description de production :
La machine de série est idéale pour tous les types de la coupe de tuyau, de tailler et de préparation d'extrémité.
La conception de cadre de fente permet à la machine de se dédoubler dans la moitié au cadre et de monter autour
l'OD du tuyau ou des garnitures intégré pour le fixage fort et stable.
L'équipement exécute la précision en ligne a coupé ou coupe/biseau simultané, unique, réalésage et
opérations de parement de bride, aussi bien que préparation d'extrémité de soudure sur le tuyau ouvert.
| Modèle |
Gamme fonctionnante (ID-OD) |
Épaisseur de paroi |
Vitesse de rotation |
Pression atmosphérique |
Consommation d'air |
| OCP-89 |
Φ25-89 |
3/4" - 3" |
≤35 |
50r/min |
0.6MPa |
1500 l/min |
| OCP-159 |
Φ50-159 |
2" - 5" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-168 |
Φ50-168 |
2" - 6" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-230 |
Φ80-230 |
3" - 8" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-275 |
Φ125-275 |
5" - 10" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-305 |
Φ150-305 |
6" - 10" |
≤35 |
18r/min |
0.6MPa |
1500 l/min |
| OCP-325 |
Φ168-325 |
6" - 12" |
≤35 |
16r/min |
0.6MPa |
1500 l/min |
| OCP-377 |
Φ219-377 |
8" - 14" |
≤35 |
13r/min |
0.6MPa |
1500 l/min |
| OCP-426 |
Φ273-426 |
10" - 16" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-457 |
Φ300-457 |
12" - 18" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-508 |
Φ355-508 |
14" - 20" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-560 |
Φ400-506 |
16" - 22" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-610 |
Φ457-610 |
18" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-630 |
Φ480-630 |
20" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-660 |
Φ508-660 |
20" - 26" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-715 |
Φ560-715 |
22" - 28" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-762 |
Φ600-762 |
24" - 30" |
≤35 |
11r/min |
0.8MPa |
2000 l/min |
| OCP-830 |
Φ660-813 |
26" - 32" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-914 |
Φ762-914 |
30" - 36" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-1066 |
Φ914-1066 |
36" - 42" |
≤35 |
9r/min |
0.8MPa |
2000 l/min |
| OCP-1230 |
Φ1066-1230 |
42" - 48" |
≤35 |
8r/min |
0.8MPa |
2000 l/min |
16 modèles, gamme fonctionnante pour le tuyau OD 1" - 48".
Le modèle non standard peut être adapté aux besoins du client.
style -monté, maintenant par les mâchoires multipoint.
Multifenêtrage fendu, facile à installer sur la canalisation.
La coupe froide et tailler, n'influencent pas le matériel du tuyau.
Alimentation automatique, coupe et tailler à l'un temps, rentable.
Variété de forme taillante : « U », « V », « Y », J », double « V », biseaux composés.
L'anneau stationnaire est en acier ; l'anneau de rotation est en aluminium, et acier facultatif.
La commande électrique, pneumatique, numérique et les options hydrauliques d'entraînement sont disponibles.
Plusieurs différentes options d'entraînement sont disponibles dans la meilleure position, le moteur pour une application de usinage spécifique.
Ce peut être équipé un large éventail d'accessoires pour augmenter la représentation et à augmenter
Capacité
Tuyau découpé
Tailler d'embout de tuyau
Parement de tuyau
Coupure et tailler
Tailler composé
Contre- sondage
Parement de bride
Cannelure
Caractéristiques principales :
1. La coupe froide et tailler améliore la sécurité.
2. Coupure et tailler simultané.
3. Cadre fendu : facile monté sur la canalisation.
4. Les outils alimentent automatiquement.
5. Jeûnent, la précision, taillant sur place.
6. Dégagement axial et radial minimal.
7. Poids léger et design compact.
8. Installation et opération faciles.
9. tuyau de usinage de lourd-mur de 3/4" jusqu'à 56.
Spécifications techniques :
| Modèle |
gamme fonctionnante (ID-OD) |
épaisseur de paroi |
vitesse de rotation |
| OCH-508 |
Φ355-508 (14" - 20")
|
≤30mm |
12 r/min
|
Note : La machine non standard sont disponible selon l'exigence de clients.
Hydraulique
Commande puissante, rendement élevé
Représentation stable, à faible bruit, antiexplosion
Idéal pour l'épaisseur de paroi lourde et le tuyau de grande taille
Condition hydraulique : 28-50L/min @13Mpa
Condition électrique : 380V 3PH 50/60Hz
Pression évaluée : 13MPa
Écoulement évalué : 28L/min
Max. Torque : 380NM
